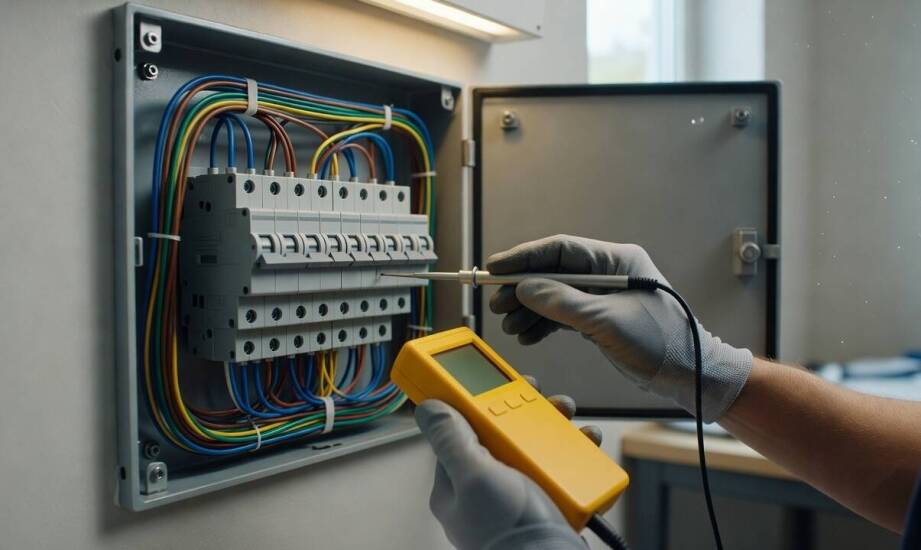

Rezystancja izolacji i pętla zwarcia jako sygnały ukrytych zagrożeń w instalacji

Właściciel mieszkania lub biura często otrzymuje protokół z pomiarów instalacji elektrycznej z prawidłowymi wartościami, ale sam dokument nie gwarantuje pełnego bezpieczeństwa. Liczby w protokole wymagają głębszej interpretacji w odniesieniu do rzeczywistych zagrożeń. Dopiero rzetelna analiza ukrytych parametrów pokazuje, czy sieć faktycznie wytrzyma codzienne obciążenie bez ryzyka pożaru lub porażenia prądem.

Znaczenie rezystancji izolacji i pętli zwarcia

Obniżona rezystancja izolacji zwykle wskazuje na obecność wilgoci, postępujące starzenie materiałów lub mechaniczne uszkodzenie osłon przewodów. Wilgoć osadzająca się na powierzchni tworzy ścieżki przewodzące, które drastycznie zmniejszają opór izolacji. Z kolei wieloletnie działanie wysokiej temperatury prowadzi do mikropęknięć i utraty elastyczności polimerów. Wartość tę bada się pomiędzy przewodami czynnymi a przewodem ochronnym. Taki pomiar ułatwia wykrycie niewidocznych wad powłoki, powstałych podczas prac budowlanych. Zgodnie z normą PN-HD 60364-6:2016-07 minimalna dopuszczalna rezystancja izolacji dla obwodów o napięciu do 500 V wynosi 1 MΩ przy napięciu probierczym 500 V DC. Wynik poniżej tej wartości dyskwalifikuje dany odcinek z bezpiecznej eksploatacji.

Drugim kluczowym wskaźnikiem jest impedancja pętli zwarcia, badana pod kątem szybkiego zadziałania zabezpieczeń nadprądowych. Zbyt wysoki opór pętli oznacza ograniczony prąd zwarciowy, przez co wyłącznik nie odetnie zasilania w bezpiecznym i wymaganym czasie. Norma określa maksymalne czasy wyłączenia na poziomie 0,4 sekundy dla standardowych obwodów gniazdowych w układzie sieci TN. Przykładowo, bezpieczna impedancja dla powszechnego wyłącznika nadprądowego B16 wynosi około 2,87 Ω przy napięciu 230 V. Przekroczenie tego progu grozi poważnymi konsekwencjami w postaci stopienia izolacji.

Oba te parametry zawsze trzeba analizować łącznie, aby uzyskać obiektywny obraz badanej sieci. Niska rezystancja izolacji sygnalizuje ryzyko niebezpiecznego upływu prądu do obudowy sprzętów domowych. Wysoka impedancja pętli zwarcia wskazuje natomiast na uśpione zagrożenie zapłonem. Ich fachowe zestawienie ujawnia realne ryzyko porażenia, przegrzewania się styków i niekontrolowanych przerw w dostawie zasilania.

Środowisko pracy a poprawna interpretacja odczytów

Fizyczne warunki otoczenia, sumaryczna długość ułożonych obwodów oraz wiek zamontowanego osprzętu znacząco zmieniają odczyty z miernika. Dłuższe przewody poprowadzone przez cały budynek naturalnie zwiększają impedancję ze względu na narastającą rezystancję i reaktancję żył. W starszych obiektach luźne połączenia w puszkach rozgałęźnych mocno podnoszą opór całej pętli zwarcia. Zmiana przekroju żyły roboczej na mniejszy również negatywnie wpływa na ostateczny wynik. Wilgotne środowiska, takie jak niewentylowane łazienki, pralnie czy chłodne piwnice, systematycznie pogarszają parametry dielektryczne zastosowanych kabli.

Ten sam wynik pomiaru niesie zupełnie inne zagrożenia w zależności od przeznaczenia diagnozowanego budynku. W standardowym mieszkaniu odchylenie stanu izolacji generuje przede wszystkim ryzyko porażenia w strefach mokrych. W nowoczesnym biurze duże nasycenie zasilaczami komputerowymi zwiększa prawdopodobieństwo przegrzewania instalacji i powstawania szkodliwych zakłóceń. Z kolei w małej hali produkcyjnej wysoka impedancja pętli przy ogromnych prądach roboczych stwarza bezpośrednie ryzyko uszkodzenia maszyn. Firma Elektro-start wykonuje kompleksowe pomiary instalacji elektrycznych, precyzyjnie dostosowując kryteria oceny do specyfiki konkretnego lokalu, branży oraz wymogów środowiska przemysłowego.

Pomiary stanowią tylko część pełnego procesu weryfikacji bezpieczeństwa użytkowanego obiektu. Zjawiska takie jak nagłe wybijanie bezpieczników, iskrzenie w gniazdkach wtykowych, ciepłe obudowy rozdzielnic czy częste przepalanie się żarówek to wyraźny sygnał ostrzegawczy. Regularne przeglądy instalacyjne wykonywane co pięć lat pozwalają precyzyjnie śledzić degradację materiałów i wyprzedzać kosztowne awarie. Zarządcy nieruchomości oraz właściciele firm powinni traktować wyniki badań jako fundament do planowania bieżącej konserwacji. Najważniejszym elementem oceny zawsze pozostaje weryfikacja parametrów z miernika w oparciu o realne obciążenie i dotychczasową historię funkcjonowania badanej sieci.
